LOYAL【極軟鋼を用いた制振システム】

【極軟鋼を用いた制振システム】

1.LOYAL

概要

降伏点の極めて低い鋼材を用いた制振装置です。間柱形式であり、特別な設置スペースが不要で、窓がある外周部にも設置可能です。

LOYALの軸組図・伏図です
軸組図・伏図

原理・性能

一般の鋼材に比べて降伏点が約1/3と低く、伸び率が約50%塑性変形能に富んだ鋼材を、間柱としてフレームに組み込むことにより、地震のエネルギーを吸収し、建物の揺れを低減します。

LOYALの大地震時の変形状態です
大地震時の変形状態

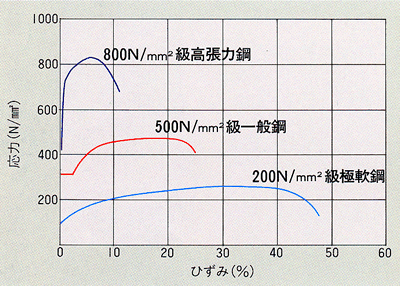

LOYALの各種鋼材の応力とひずみの関係です
各種鋼材の応力とひずみの関係

2.特徴

コンパクトな装置

間柱形式であり特別な設置スペースは必要ありません。
ブレース形式と異なり、窓がある建物外周部にも設置が可能です。

ローコスト

  • 鋼材そのものが持つエネルギー吸収能力を利用しているため、特殊な装置を必要としません。
  • 極低降伏点鋼材の大きいダンパー効果により、主架構の鋼材を低減することができます。
  • メンテナンスが不要です。
LOYALの設置例です
LOYAL設置例
